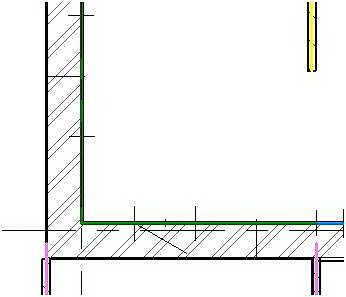

Создание трехмерной модели индивидуального жилого дома Другие ссылки Видео Создание трехмерной модели индивидуального жилого дома В данном упражнении вам предстоит создать трехмерную модель коттеджа.В ходе упражнения вы ознакомитесь с основным инструментарием Revit 2011, который необходим для 3D моделирования.В результате вы создадите модель коттеджа, размещенного на рельефе. Начало работы Откройте файл по следующему пути: .ПРИМЕЧАНИЕ: вы находитесь на виде ПЛАН ЭТАЖА, на котором, для вашего удобства, размещена dwg-подложка. Координационные оси также созданы заранее.1-ГО Стены первого этажа Создайте стены первого этажа.На вкладке ГЛАВНАЯ выберите инструмент СТЕНА. Выберите типоразмер 1 Наружный ЂЂЂ Стена из кирпича толщиной 510 мм оштукатуренная снаружи и изнутри 25+25 мм из списка типоразмеров, расположенного на палитре свойств.ПРИМЕЧАНИЕ: Данный типоразмер принадлежит к семейству БАЗОВАЯ СТЕНА. На палитре свойств укажите следующие зcначения параметров: Привязка ЂЂЂ Поверхность сердцевины: Внутренняя.Базовая зависимость ЂЂЂ План 1-го этажа.Смещение снизу ЂЂЂ 0.0.Зависимость сверху ЂЂЂ До уровня: Уровень потолка 2-го этажа.Смещение сверху ЂЂЂ 0.0. Выберите инструмент ВЫБРАТЬ ЛИНИИ. Укажите все ЗЕЛЕНЫЕ линии dwg-подложки таким образом, чтобы голубая штриховая линия была расположена снаружи контура здания.ПРИМЕЧАНИЕ: Чтобы выбрать зеленые линии подложки, которые накладываются на координационные оси здания, воспользуйтесь клавишей TAB. Не забывайте об этой клавише перебора объектов и в следующих шагах.ПРИМЕЧАНИЕ: Для более наглядной работы вы можете, «кликнув» дважды на наименовании вида 3DВИД в диспетчере проекта, открыть его и, перейдя на вкладку ВИД ленты, указав мозаичное расположение окон, наблюдать за происходящими изменениями и в плане, и на 3D виде. На вкладке ГЛАВНАЯ выберите инструмент СТЕНА.Выберите типоразмер 1 Наружный ЂЂЂ Стена из кирпича толщиной 510 мм, отделанная сайдингом 50 мм из списка типоразмеров, расположенного на палитре свойств. На палитре свойств сохранились предыдущие значения. Оставьте их. Выберите инструмент ВЫБРАТЬ ЛИНИИ. Укажите все ГОЛУБЫЕ линии dwg-подложки, таким образом, чтобы голубая пунктирная линия была расположена снаружи контура здания.ПРИМЕЧАНИЕ: При появлении предупреждения в нижнем правом углу сделайте отмену предыдущего действия (Ctrl+Z). Предупреждение сообщает о перекрывании стен вследствие того, что стена была создана по неверной линии. На вкладке ГЛАВНАЯ выберите инструмент СТЕНА.Выберите типоразмер 1 Внутренние ЂЂЂ Перегородка из пенобетонных блоков толщиной 200 мм оштукатуренная 25+25 мм из списка типоразмеров, расположенного на палитре свойств. На палитре свойств укажите следующие значения параметров: Привязка ЂЂЂ Осевая линия сердцевины.Базовая зависимость ЂЂЂ План 1-го этажа.Смещение снизу ЂЂЂ 0.0.Зависимость сверху ЂЂЂ До уровня: План 2-го этажа.Смещение сверху ЂЂЂ 0.0. Выберите инструмент ВЫБРАТЬ ЛИНИИ. Укажите КРАСНУЮ линию dwg-подложки. На вкладке ГЛАВНАЯ выберите инструмент СТЕНА.Выберите типоразмер 1 Внутренние ЂЂЂ Перегородка из гипсовых пазогребневых плит толщиной 100 мм оштрукатуренная 10+10 мм из списка типоразмеров, расположенного на палитре свойств. На палитре свойств сохранились предыдущие значения. Оставьте их. Выберите инструмент ВЫБРАТЬ ЛИНИИ. Укажите все ЖЕЛТЫЕ линии dwg-подложки. На вкладке ГЛАВНАЯ выберите инструмент СТЕНА.Выберите типоразмер 1 Наружное остекление из списка типоразмеров, расположенного на палитре свойств.ПРИМЕЧАНИЕ: Данный типоразмер имеет принадлежность к семейству НАВЕСНАЯ СТЕНА, поэтому искать его необходимо именно в разделе НАВЕСНАЯ СТЕНА. На палитре свойств укажите следующие значения параметров: Базовая зависимость ЂЂЂ План 1-го этажа.Смещение снизу ЂЂЂ 0.0.Зависимость сверху ЂЂЂ До уровня: План 2-го этажа.Смещение сверху ЂЂЂ 0.0. Выберите инструмент ВЫБРАТЬ ЛИНИИ. Укажите РОЗОВЫЕ линии dwg-подложки. ПРИМЕЧАНИЕ: Обратите внимание, стены имеют ручку , которая указывает на положение наружной грани стены. Проверьте, чтобы эта ручка у стен типоразмера Наружное остекление была размещена снаружи. Для изменения положения, нужно «кликнуть» на этой ручке ЛКМ. На вкладке ГЛАВНАЯ выберите инструмент СТЕНА.Выберите типоразмер 1 Наружное ограждение из списка типоразмеров, расположенного на палитре свойств. На палитре свойств сохранились предыдущие значения. Оставьте их. Выберите инструмент ВЫБРАТЬ ЛИНИИ.
